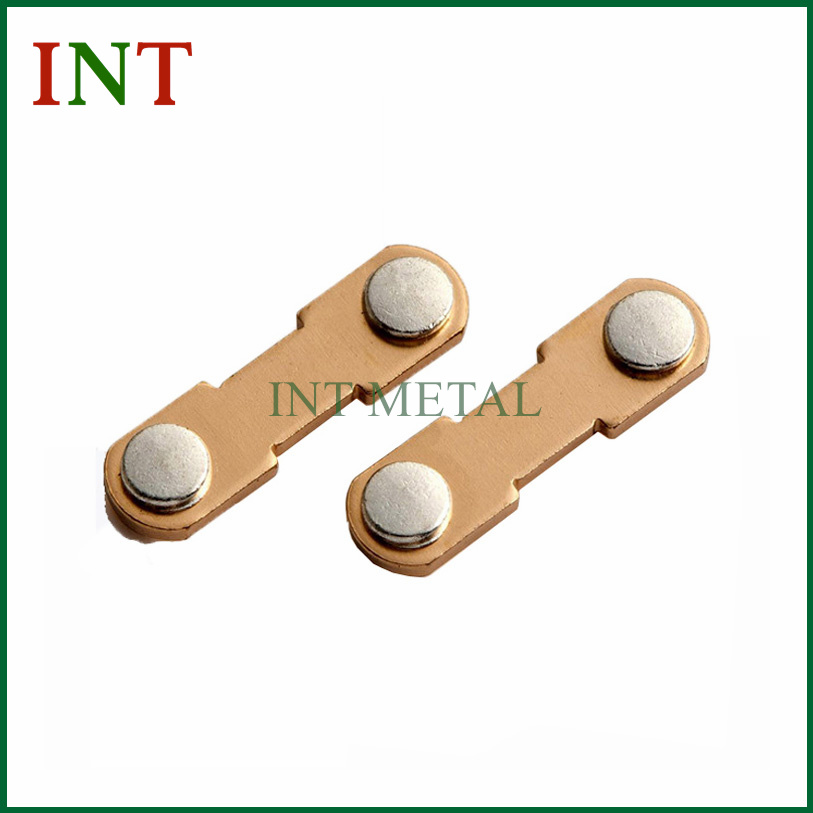

Flytting av kontaktnaglerer presisjons elektriske kontaktkomponenter designet for å hjelpe til med å kontrollere og bytte elektrisk kraft i enheter som kontaktorer, kretsbrytere, startere, temperaturkontrollere, brytere og releer. Med mer enn 12 års produksjonserfaring,INTutvikler tilpassede bevegelige kontaktnagler ved bruk av sølvbaserte kontaktmaterialer og kobber eller kobber-nikkel basismaterialer for krevende OEM- og ODM-applikasjoner.
Bevegelige kontaktnagler er spesialiserte elektriske kontaktkomponenter installert på bevegelige ledende deler av brytermekanismer. Under drift nærmer den bevegelige kontakten seg eller separeres fra en stasjonær kontakt for å etablere eller avbryte en elektrisk krets.
Denne bevegelsen gjør kontaktflaten spesielt viktig. Hver byttesyklus kan generere elektrisk lysbue, mekanisk påvirkning, friksjon og varme. En riktig konstruert kontaktnagle må derfor gi et stabilt elektrisk grensesnitt samtidig som den opprettholder mekanisk integritet gjennom gjentatt drift.
I praktiske applikasjoner kan bevegelige kontaktnagler direkte eller indirekte kontrollere elektrisk kraft gjennom svitsjemekanismer. De er spesielt relevante for små- og mellomstrøms elektrisk utstyr der pålitelig kobling og kompakte komponentdimensjoner er nødvendig.
Materialvalg er en av de viktigste faktorene ved utforming av bevegelige kontaktnagler. Kontaktflaten må balansere elektrisk ledningsevne, motstand mot elektrisk slitasje, motstand mot sveising, termisk oppførsel og kompatibilitet med driftsmiljøet.
I følge den tilgjengelige INT-produktinformasjonen inkluderer ofte brukte kontakt-ansiktsmaterialer Ag, AgNi, AgCdO, AgSnO2, AgSnO2I2O3og AgZnO. Kobber og kobber-nikkel brukes som vanlige basismaterialer.
| Materialkategori | Typisk materiale | Primært hensyn |
|---|---|---|
| Sølv | Ag | Elektrisk ledningsevne og kontaktytelse |
| Sølv nikkel | AgNi | Elektrisk og termisk ytelse med god lysbuemotstand |
| Sølv kadmiumoksid | AgCdO | Motstand mot elektrisk slitasje og smeltesveising |
| Sølv tinnoksid | AgSnO2 | Egnet for krevende bytteapplikasjoner |
| Grunnmateriale | Cu / CuNi | Mekanisk støtte og ledende tilkobling |
Riktig materiale bør velges i henhold til gjeldende nivå, bryterfrekvens, spenning, belastningsegenskaper, termiske forhold, mekaniske krav og forventet levetid for den endelige elektriske enheten.
Den kompakte strukturen til bevegelige kontaktnagler gjør dem egnet for et bredt spekter av elektriske koblingskomponenter. De er hovedsakelig knyttet til små- og mellomstrømapplikasjoner.
For ingeniører og innkjøpsteam bør søknaden alltid vurderes sammen med elektrisk belastning og mekanisk bevegelse. En kontaktnagle som fungerer godt i én bryterenhet, er kanskje ikke egnet for en annen design uten å justere materialet eller dimensjonene.
Dimensjonsnøyaktighet er kritisk fordi naglen må passe den bevegelige kontaktenheten riktig. INT gir tilpassede dimensjoner, med representative spesifikasjoner som dekker hodediametere fra ca. 2,5 mm til 8 mm.
| Parameter | Representativt utvalg | Typisk toleranse |
|---|---|---|
| Hodets diameter | 2,5–8 mm | ±0,10 mm |
| Hodetykkelse | Ca. 0,6–2,0 mm | ±0,05 mm |
| Kontakt Lagtykkelse | Ca. 0,3–0,7 mm | ±0,05 mm |
| Skaftdiameter | Ca. 1,2–4 mm | ±0,05 mm |
| Skaftlengde | Ca. 1–4 mm | ±0,15 mm |
Disse verdiene bør behandles som representative snarere enn universelle utformingsgrenser. For produksjonsprosjekter bør kjøpere gi tegninger, prøver, tekniske dokumenter, elektriske krav og monteringsforhold slik at leverandøren kan bekrefte den aktuelle spesifikasjonen.
Produksjon av elektriske kontaktnagler krever kontrollert forming, materialvalg, dimensjonsstyring og inspeksjon. Fordi komponenten er liten, kan selv små dimensjonsavvik påvirke monteringsinnretting og kontaktytelse.
En profesjonell produksjonsarbeidsflyt fokuserer vanligvis på følgende områder:
For høyvolumsproduksjon av elektriske komponenter er konsekvent produksjon like viktig som den nominelle spesifikasjonen. Stabile dimensjoner og repeterbar materialytelse bidrar til å redusere monteringsvariasjonen og støtter forutsigbar produktkvalitet.
Å velge en passende bevegelig kontaktnagle bør begynne med de faktiske driftsforholdene i stedet for bare å velge en standardstørrelse. Innkjøpsteam kan bruke følgende sjekkliste:
Å jobbe med en produsent som er i stand til OEM- og ODM-produksjon kan forenkle denne prosessen. INT oppgir at de kan produsere deler i henhold til kundetegninger eller tekniske dokumenter og kan anbefale egnede materialer i henhold til applikasjonskrav.
Når du kjøper bevegelige kontaktnagler fra en kinesisk produsent eller leverandør av elektriske kontakter, bør kjøpere se lenger enn enhetsprisen. Langsiktig pålitelighet avhenger av teknisk støtte, materialkonsistens, dimensjonskontroll, dokumentasjon, pakking og leveringsevne.
INT rapporterer mer enn 12 års erfaring med produksjon av kontaktnagler og ISO9001-sertifisering. Produktinformasjonen indikerer også støtte for OEM- og ODM-prosjekter, tilpassede dimensjoner, prøveforespørsler og leveringsalternativer med fly, ekspress eller sjø.
For internasjonale anskaffelser er emballasje også viktig fordi bevegelige kontaktnagler er små presisjonskomponenter. INT beskriver emballasjemengder på ca. 500–5 000 stykker i små plast- eller vakuumplastposer, etterfulgt av individuelle kartonger og ytteremballasje av hard papp.
For kjøpere som sammenligner produsenter, bør en pålitelig leverandør kunne tilby:
De brukes hovedsakelig i elektrisk koblingsutstyr som kontaktorer, strømbrytere, startere, temperaturkontrollere, brytere og releer, spesielt i små- og mellomstrømapplikasjoner.
Vanlige kontaktflatematerialer inkluderer Ag, AgNi, AgCdO, AgSnO2, AgSnO2I2O3og AgZnO. Vanlige basismaterialer inkluderer kobber og kobber-nikkel. Det beste utvalget avhenger av de elektriske og mekaniske kravene til applikasjonen.
Ja. Dimensjoner kan tilpasses i henhold til kundetegninger, prøver eller tekniske dokumenter. Tilpasning kan dekke viktige dimensjoner som hodediameter, hodetykkelse, kontaktlagtykkelse, skaftdiameter og skaftlengde.
I henhold til INTs produktinformasjon kan det gis prøver. Lagerprøver kan være gratis, mens prøver som krever produksjon kan medføre produksjonskostnader.
INT indikerer en leveringstid for elektrisk kontakt på ca. 15–25 dager, avhengig av råvareforholdene. Den faktiske ledetiden bør bekreftes for hvert prosjekt basert på materialtilgjengelighet, bestillingsmengde, tilpasning og produksjonskrav.
Høy kvalitetFlytting av kontaktnaglerspiller en viktig rolle for å oppnå stabil elektrisk svitsjing, mekanisk pålitelighet og langsiktig komponentytelse. Å velge riktig kontaktmateriale, basismateriale, dimensjoner, toleranser og produksjonspartner kan redusere design- og produksjonsrisikoen betydelig. Med tilpasset produksjon, OEM/ODM-støtte, materialvalghjelp og erfaring med produksjon av elektriske kontakter, gir INT et alternativ for bedrifter som kjøper presisjonskontaktkomponenter for industrielle elektriske applikasjoner. Hvis du utvikler en ny bryterenhet eller ser etter en pålitelig Kina-leverandør for tilpassede bevegelige kontaktnagler,kontakt ossfor å diskutere dine tegninger, spesifikasjoner, prøvekrav og produksjonsbehov.
